手糊FRP貯罐的外形有：長方形、球形、圓筒形等，后者常用。根據(jù)存放形式來分，又分為立式和臥式兩種。
       糊制工藝和一般FRP產(chǎn)品及防腐襯里施工有很多相似之處，這里只列舉一些施工特點，

供參考：

       1、這類產(chǎn)品的整體成型可在陽模上進(jìn)行，這要可使產(chǎn)品的內(nèi)表面光滑平整，有利于防腐防滲，下面提到的內(nèi)表面是指槽罐的內(nèi)表面。

       2、內(nèi)表面施工時用的膠液粘度要大些，用防腐樹脂，也可用膠衣，用刮板涂均，鋪層時布

要貼緊，充分浸透，趕盡氣泡，第一、二層增強(qiáng)材料司，d表面氈短切纖維氈，用壓輥液壓，或者用 0.2方格布也可。樹脂要飽和、浸透，待初步固化，苒貼襯玻璃布進(jìn)行強(qiáng)度層施工。

       3、強(qiáng)度層的開始一、二層布含膠量也要大些，以后糊制和一般FRP相同，如果壁厚，中途可以停頓，但應(yīng)在初膠凝時繼續(xù)進(jìn)行。最外一層也可用氈或0.2方格布。樹脂要飽和。

       4、糊制完，在室溫下放置24小時（對聚酯和環(huán)氧而言）才能脫模。

       5、如有金屬等嵌件埋入，應(yīng)在強(qiáng)度層糊至2/3時埋入，最后，在嵌件上方增加數(shù)層玻璃布，布的規(guī)格要由小到大，最大規(guī)格的布的鋪放位置（起始點）與嵌件中心距離不小于嵌件的最 大直徑（尺寸）的1.25倍。

       至于布的層數(shù)，即厚度，與強(qiáng)度層厚度相等即可。這樣做可減少應(yīng)力集中，而且嵌件的粘合面直徑（尺寸）應(yīng)是嵌件高4倍以上。

       6、局部需要加強(qiáng)筋時，可以直接糊制而成，也可以用其他材料（如木材、泡沫塑料等）制成，然后埋入。

       7、FRP貯槽的壁厚，一般不應(yīng)小于5mm。大型立式圓筒貯槽，可做成上薄下厚。既保證 剛度又節(jié)省費用。

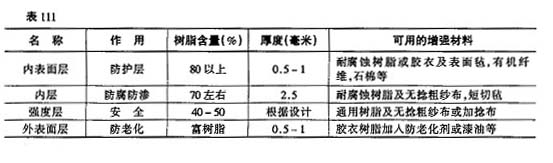

       根據(jù)這類產(chǎn)品的使用場合，其槽壁應(yīng)按下面的復(fù)合結(jié)構(gòu)設(shè)計：
