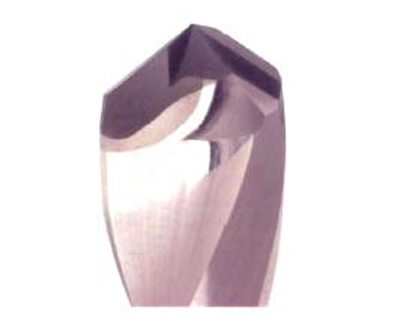

圖4 Walter Titex PCD

      這些國外刀具雖然很好地提高了刀具壽命及鉆孔質量，但刀具對機床設備的要求比較高，需要在數控加工中心上應用，且價格昂貴，為同尺寸國產硬質合金刀具的10多倍。

 我國目前還沒有鉆削碳纖維增強復合材料的專用刀具。復合材料應用部門目前主要采用YG類硬質合金麻花鉆，如YG6X、YG8和Y330。這種刀具制造簡單，成本低，易于刃磨，對機床設備要求低。但使用壽命低，一般鉆削30~40個孔后，就需要進行刃磨。為了提高刀具的使用壽命，一些刀具廠商對刀具進行表面涂層處理，如氮鋁化鈦涂層和金剛石涂層。

    試驗內容

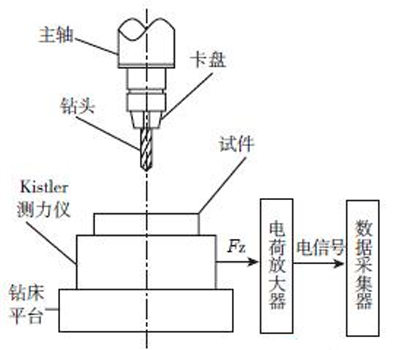

    鉆削碳纖維增強復合材料，一般采用高轉速和低進給量。本試驗采用高速臺鉆Z4006A，具有1370r/min、3700r/min、6900r/min、10000r/min 四級轉速，滿足鉆削時高轉速的要求。為了全面研究各類工藝參數對鉆削軸向力和制孔質量的影響，作者對該鉆床進行了改進。在鉆床上加上步進電機實現鉆床自動進給功能，進給量可大范圍調整。圖5為碳纖維增強復合材料鉆削軸向力測量平臺示意圖。

圖5 軸向力測量平臺示意圖

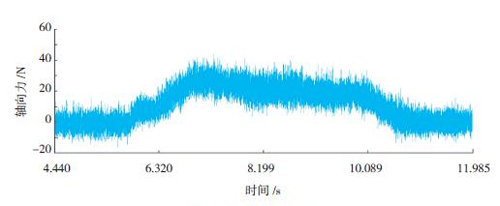

    鉆頭鉆削碳纖維增強復合材料時，產生一個向下的軸向力，Kistler9257A測力儀將力信號轉換成電信號，經Kistler5019電荷放大器放大后，由數據采集器和專用測力軟件3010DEWE在計算機上形成動態軸向力曲線圖，如圖6所示（主軸轉速n=6900r/min，進給量f=0.01mm/r）。

圖6 動態軸向力曲線圖


       主要從刀具和鉆削參數2方面對復合材料的鉆削工藝進行了研究。刀具包含刀具材質和幾何參數；鉆削參數包含主軸轉速和進給量。由于切削液對復合材料的性能有不良的影響，所以在鉆削碳纖維增強復合材料時，一般采用干切削的方法。
         試驗選用的刀具主要有YG8、Y330 和Y330（涂層），其中涂層為金剛石涂層。3種鉆頭鉆型均為標準麻花鉆。鉆削材料為4.4mm 厚的碳纖維增強復合材料板，鋪層方向：[45/0/-45/90]3S。試驗中，為消除鉆頭磨損的影響，除特別說明外，每支鉆頭只鉆一個孔，為防止出口劈裂，在鉆頭出口側墊聚氯乙烯硬塑料板。
