在電工絕緣領域為克服環(huán)氧樹脂的脆性采取了很多方法，絕大多數(shù)采用的是增柔，增柔技術大幅度地降低了樹脂絕緣體的耐熱性，而抗開裂性增加有限。


       環(huán)氧樹脂合金技術（增韌技術）是大幅度提高環(huán)氧樹脂絕緣材料抗開裂性的新技術。環(huán)氧樹脂合金技術與增柔技術不同，不是將材料整體柔性化，而是將環(huán)氧樹固化物從均相材料變成非均相的多相多組分體系即環(huán)氧樹脂合金。典型的環(huán)氧樹脂合金結(jié)構(gòu)是“海島結(jié)構(gòu)”，見圖3-1。


       分散尺寸合適，含量恰當?shù)?ldquo;海島結(jié)構(gòu)”一經(jīng)形成，材料的抗開裂性能變就發(fā)生突變，幾倍幾十倍地增加，而原有的機械性能、耐熱性能和電氣性能不受損失或損失較小，這樣的優(yōu)異性能，正是人們所期望的。




圖3-1 雙酚A型環(huán)氧樹脂/酸酐固化物斷口形貌


       衡量絕緣材料抗開裂性能的標準―斷裂韌性(G_IC)和沖擊韌性

       絕緣材料內(nèi)部不可避免地存在缺陷和微裂紋，應力則在裂紋尖端集中。材料的開裂總是通過微裂紋的產(chǎn)生，進而擴展實現(xiàn)的。描繪材料抗開裂能力的大小，就是要測量裂紋尖端所能承受的最大外力。

材料的裂紋尖端受力分三種類型：


                               I型－張開力            II型－剪切力            III型－錯開力

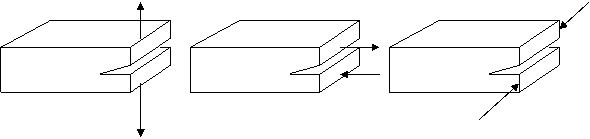

圖3-2 裂紋受力的三種類型

       材料裂紋在I型受力情況下最容易開裂，斷裂韌性(G_IC)－表示材料裂紋在I型受力情況下抵抗裂紋擴展的能力，斷裂韌性(G_IC)和拉伸強度、彎曲強度一樣是材料的本性。

斷裂韌性(G_IC)單位是焦爾/米²(J/m²)或牛頓/米(N/m)。
