傳統(tǒng)環(huán)氧模具制作方案簡介

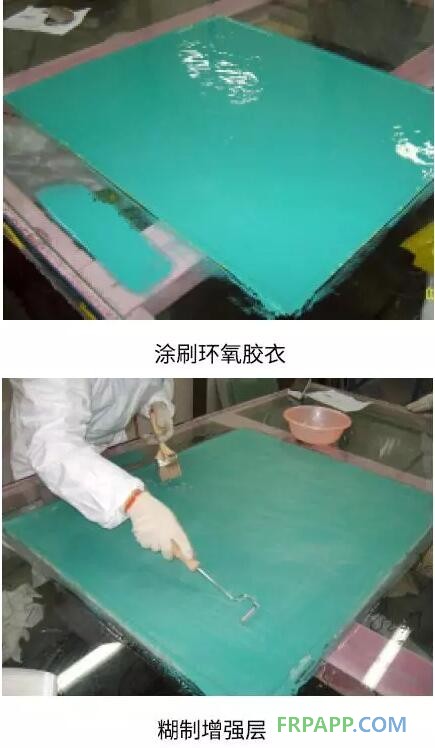

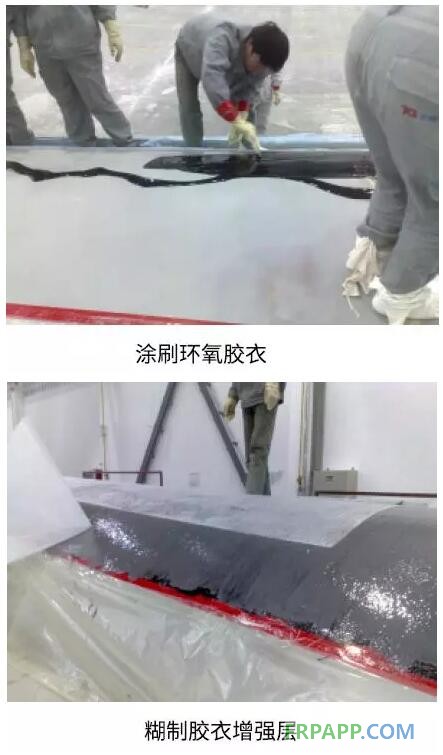

方案一：環(huán)氧膠衣+手糊增強層

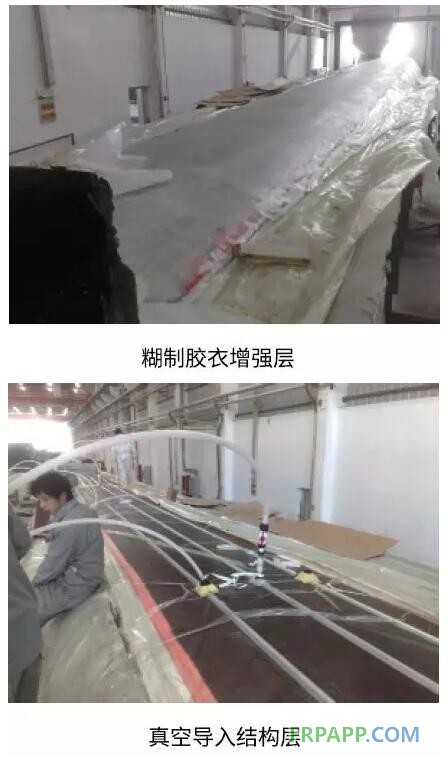

方案二：環(huán)氧膠衣+手糊+導(dǎo)入

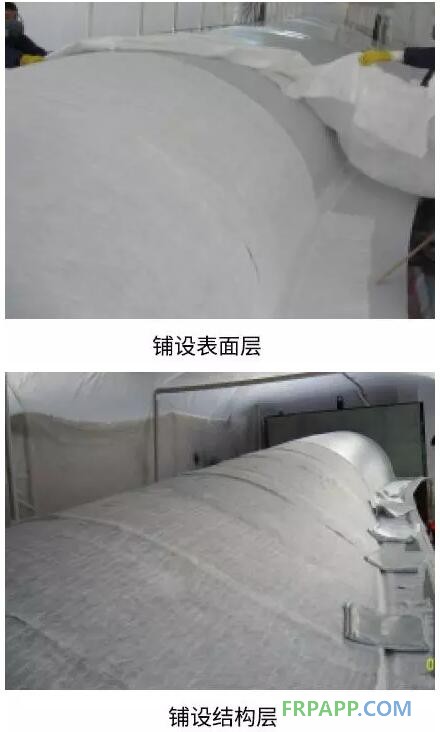

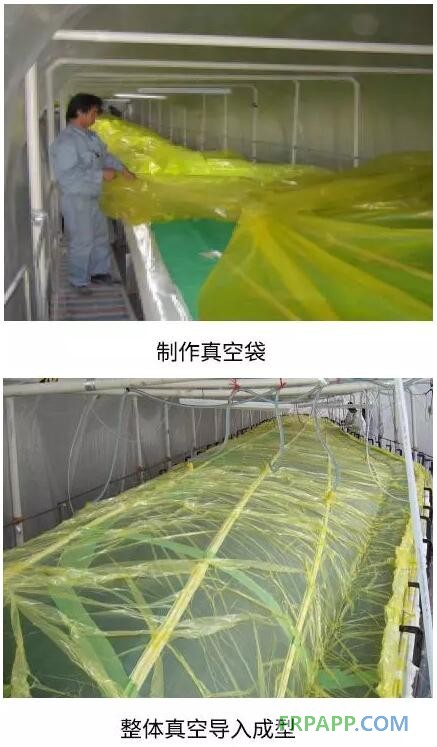

方案三：真空導(dǎo)入
[ 工藝技術(shù)搜索 ]
[ 加入收藏 ]
[ 告訴好友 ]
[ 打印本文 ]
[ 違規(guī)舉報 ]
[ 關(guān)閉窗口 ]
耐高溫復(fù)合材料模具應(yīng)用領(lǐng)域：
傳統(tǒng)環(huán)氧模具制作方案

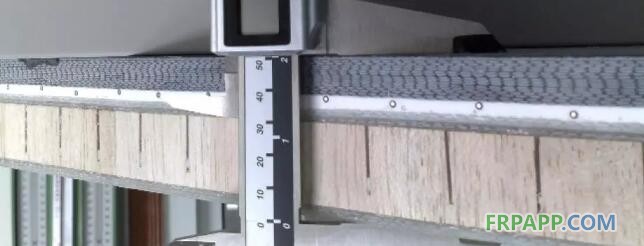

典型模具的結(jié)構(gòu)
傳統(tǒng)方案存在的問題

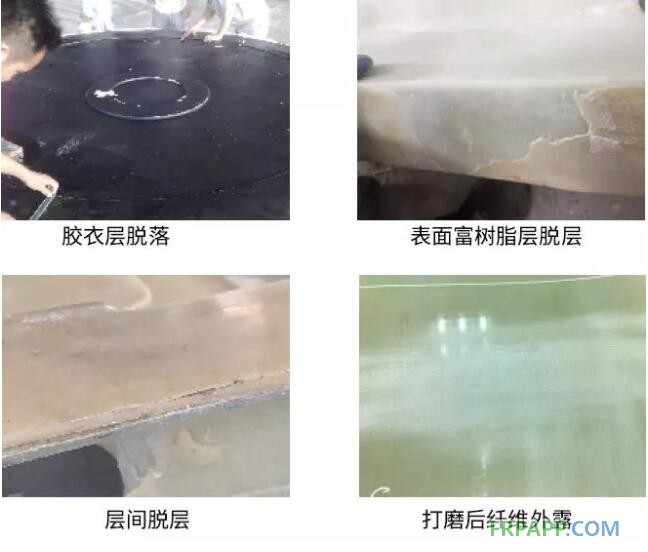

常見問題
1、手糊工藝：膠衣易脫層，層間結(jié)合力差易分層，厚度不均勻，且Tg超過120℃的膠衣很難獲得。
2、無膠衣真空導(dǎo)入：難以獲得表面富樹脂層，維護保養(yǎng)困難。
3、預(yù)浸料：難以獲得表面富樹脂層，成本高，尺寸受限制。
我們的解決方案

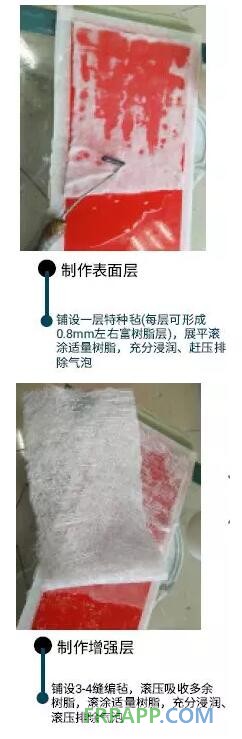

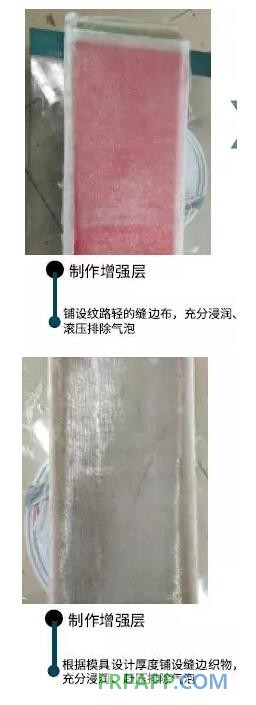

方案一：手糊，模具可以一次成型，模具表面形成類似膠衣的富樹脂層

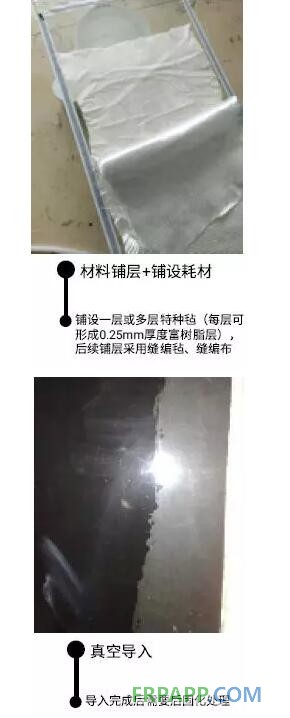

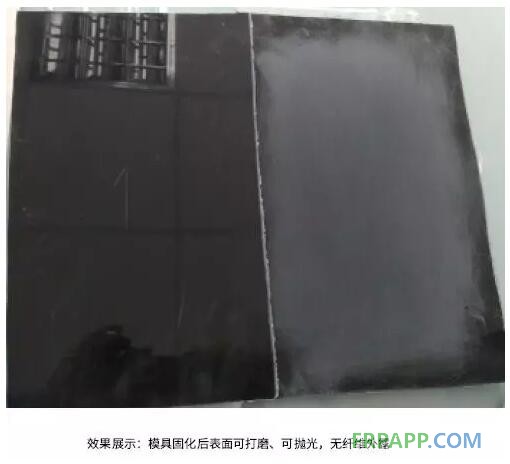

方案二：真空導(dǎo)入，優(yōu)化鋪層結(jié)構(gòu)形成膠衣功能的表面，方便打拋光
INV-E742/C742高溫環(huán)氧模具樹脂：
1、混合物低粘度(250-350cp)，適用期長，放熱峰低。適合大厚度積層的手糊和真空導(dǎo)入成型
2、樹脂充分固化后Tg160℃，斷裂延伸率4-6%，常溫可初步固化，60℃下后固化4-6小時基本滿足脫模要求
3、固化后的樹脂韌性好、耐溫性能優(yōu)異?？梢阅褪苣壳笆袌錾洗蟛糠种械蜏爻尚凸に嚋囟纫?/div>
INV-E745/C745高溫環(huán)氧模具樹脂：
1、混合物低粘度(400-500cp)，適用期長，放熱峰低。適合大厚度積層的手糊和真空導(dǎo)入成型
2、樹脂固化后Tg210℃，斷裂延伸率3-4%，常溫可固化，60-80℃下后固化6-8小時滿足基本脫模要求
3、固化后的樹脂，韌性好、耐溫性能優(yōu)異?？梢阅褪苣壳笆忻嫔洗蟛糠指邷爻尚凸に嚋囟纫?/div>
- 下一篇：模塑料用不飽和聚酯樹脂的應(yīng)用特點
- 上一篇：手糊成型工藝解析
魯ICP備2021047099號
